LCD漢字顯示，模塊工作狀態和工作參數一目了然，通過RS485接口，在系統主監控工作時，模塊接收主監控發出的工作參數，無主監控器時，可以在模塊面板上方便的設置模塊工作參數。

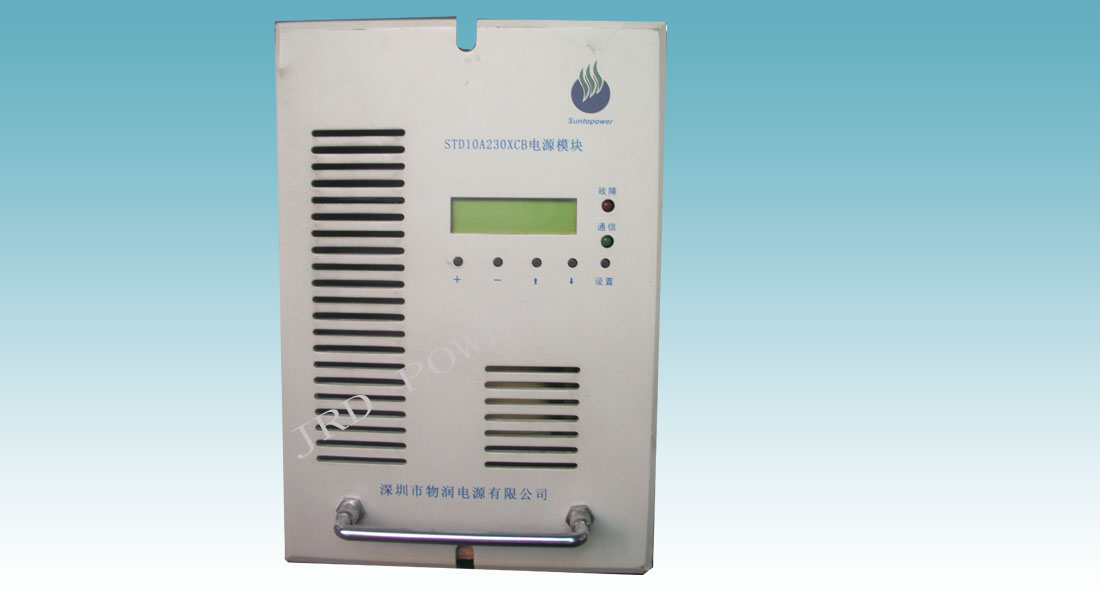

軟件校準技術：傳統模塊參數整定都采用電位器整定，但存在固有缺陷，如電位器漂移問題以及現場調整不便等問題；我公司生產的STD10A230XCB模塊采用軟件校準技術，模塊內部沒有一個電位器，通過按鍵和LCD顯示可以校準模塊輸出電壓、輸出限流、電壓測量、電流測量，模塊參數整定方便快捷。
自主均流技術：模塊采用自主均流技術，模塊間均流偏差小于3%；
ZVS軟開關技術：為了使開關電源能夠在高頻下高效率地運行，我公司不斷研究開發高頻軟開關技術，已開發成功ZVS邊緣諧振技術，使開關過程損耗大為降低，從而進一步減小體積、減輕重量、極大提高模塊性能。
1．1 ZVS軟開關優點
2 開關損耗小
2 可實現高頻化（極限頻率可做到1-2MHz）、開關過程在平滑狀態下實現
2 恒頻運行，諧波成份小
2 無吸收電路
2 電流、電壓應力小
1．2 ZVS軟開關基本原理
率MOSFET損耗由三部分組成：開通損耗、關斷損耗和導通損耗，硬開關在開關過程中電壓和電流同時變化，即存在高壓大電流的狀態，此時損耗很大，一般需要加吸收電路減小開關損耗，另外在關斷過程中，Vds會出現過沖，對功率管有較大的損害。
ZVS軟開關開關過程中開通時Vds降到0V時電流上升，關斷時電流降到0A時Vds上升，因而理論上無開關損耗，實際中Vds和電流變化有一定的重疊，但開關損耗和硬開關相比較大大降低。
ZVS軟開關的電壓和電流的變化平滑，VDS無過沖，因而輸出諧波成份小、電磁干擾小。
§1 模塊技術指標
l 交流輸入
三相輸入額定電壓：380V，50HZ。
電壓變化范圍：323V-437V。
頻率變化范圍：50HZ±10%。
l 直流輸出
輸出額定值： 10A/220V(STD10A230XCB)
輸出電壓范圍：194V-291V
輸出限流范圍：(5%-100%)×額定電流
穩壓精度：≤0.5%
穩流精度：≤0.5%
紋波系數：≤0.1%
轉換效率：≥94%（滿負荷輸出）
動態響應：在20%負載躍變到80%負載時恢復時間≤200цS，超調≤±5%
可聞噪聲：≤55db
工作環境溫度：-20℃ -- 45℃
l 絕緣
絕緣電阻：直流部分、交流部分與機殼之間相互施加500V/50HZ的交流電壓，絕緣電阻>2MΩ。
絕緣強度：交流部分與直流部分和機殼間，分別施加50HZ的2KV 的交流電壓，一分鐘無擊穿，無閃絡。
l 模塊四遙功能：
遙控：開/關機、均浮充。
遙調：輸出電壓、輸出限流均連續可調。
遙測：輸出電壓、輸出電流。
遙信：開/關機狀態、故障類型。
l 結構外型：
模塊尺寸：165x238x340(mm)
模塊重量：7.5KG
§2 模塊工作原理
三相交流輸入首先經防雷處理和EMI濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的安全。
三相交流經整流和無源PFC后轉換成高壓直流電，經全橋PWM電路后轉換為高頻交流，再經高頻變壓器隔離降壓后高頻整流輸出。
模塊控制部分負責PWM信號產生及控制，保證輸出穩定，同時對模塊各部分進行保護，提供“四遙”接口。
模塊監控完成模塊參數設置、模塊工作參數及狀態的檢測和顯示、模塊工作參數校準,完成模塊和主監控器之間的通訊，實現“四遙”功能。
模塊采用無源PFC技術，功率因素達到0.9以上；采用高頻軟開關技術，模塊轉換效率大大提高，滿載輸出時效率高達94%。
均流控制實現模塊并機時輸出自主均流，使模塊并機工作時均分負載。
模塊監控采用單片機控制，實現模塊輸出電壓電流采集；實現開關機、均浮充、輸出電壓、輸出限流控制；實現模塊參數設置和模塊參數校準；通過RS485通訊口實
